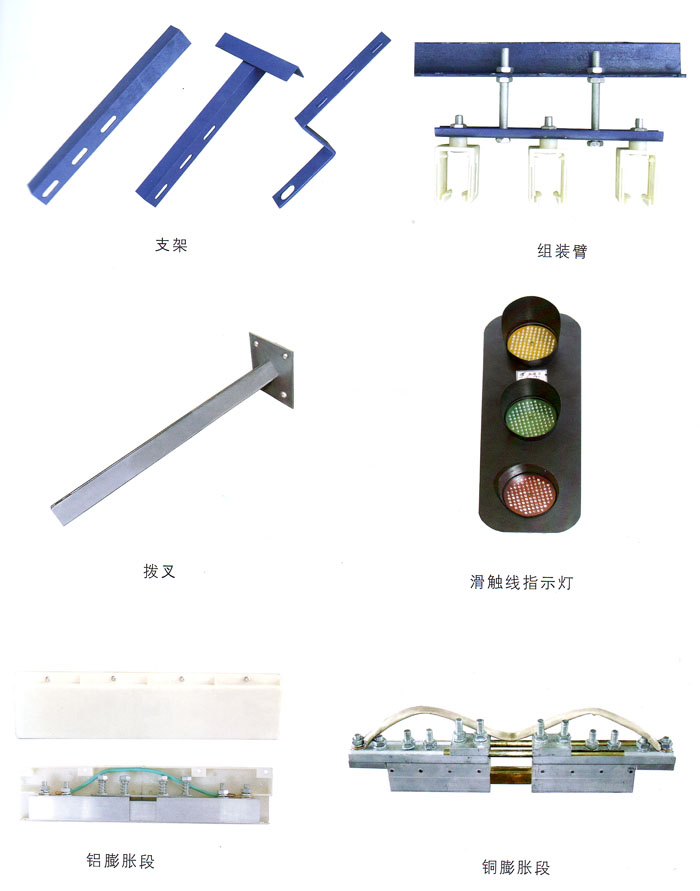

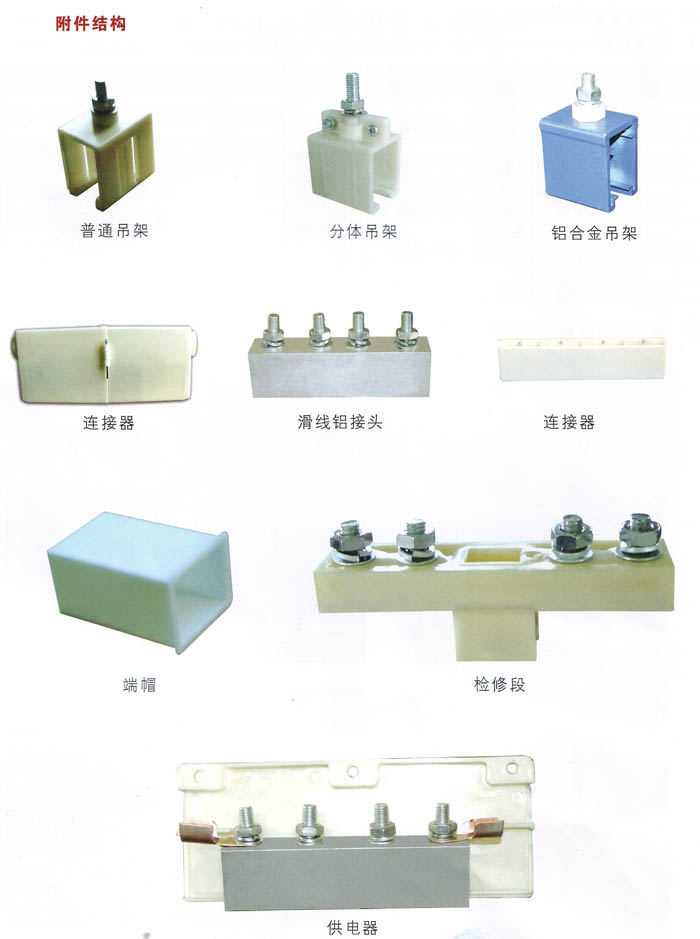

单极安全滑触线主要构造为滑触线本身、集电器、滑触线附件构成。其特点主要有:
单极安全滑触线是滑触线行业应用最广泛的产品,其使用灵活、安装简单、维护方 便、造价低等优点,深受广大客户的喜爱,本文就此简单介绍单极安全滑触线应用领域及构造。 单极安全滑触线是一种新型的电力线,导体为铝材,外面有塑料护套,铝型材的“V” 形槽内嵌入一条不锈钢带。较钢质滑触线节约电能。不锈钢条增强了耐磨性能,延长了使用寿命。 接头护套起到了防尘、防雨、防雪、防触电的安全作用。结构简单紧凑、安装维护 方面,被广泛应用作为矿山、冶金、化工、机械、码头、货场、移动设备的供电线。
![](/uploads/2020/dj/1.jpg)

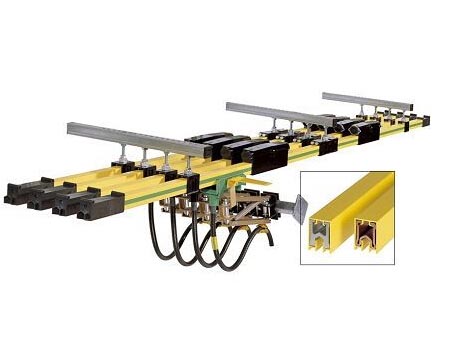

HXPnR- H系列 单极组合式滑触线 |
|
![](/uploads/2020/dj/4-1.gif)
|

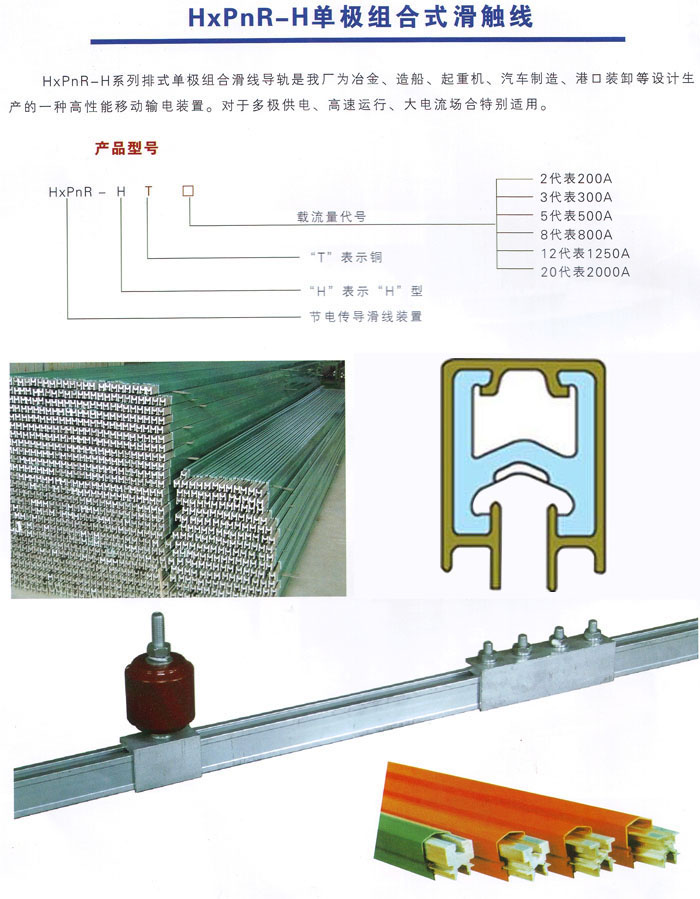

HXPnR- H系列单极组合式滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合。
|
![](/uploads/2020/dj/4-3.gif)
|
|

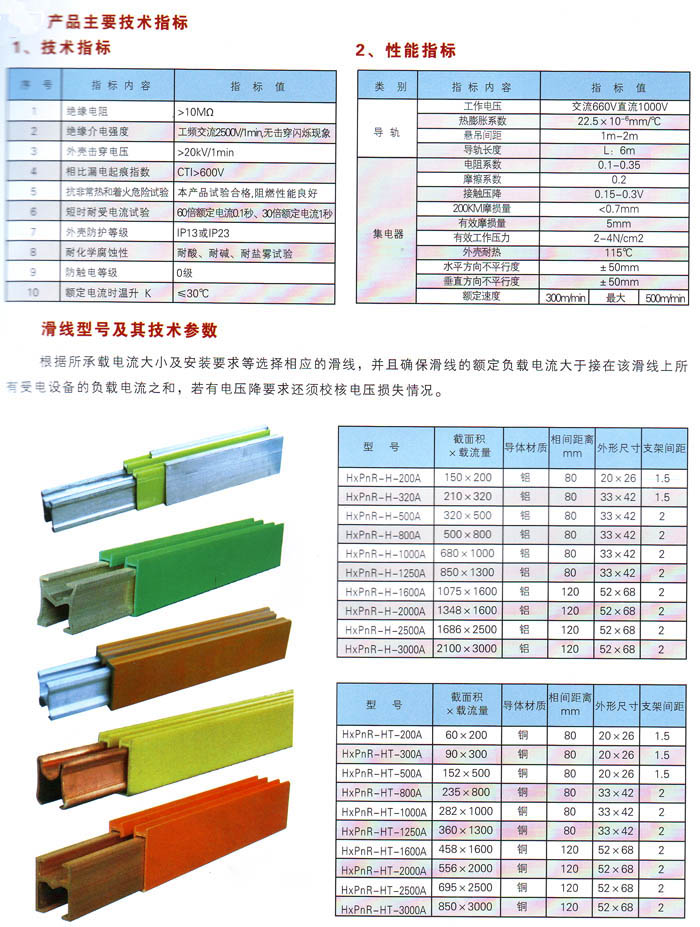

HXPnR-H、HXPnR-H B 系列单极组合式滑触线
|
型号规格
|
滑触线截面尺寸(mm)
|
载流量 (A)
|
适配外置式集电器
|
A
|
B
|
C
|
HXPnR-H-150/200
|
26.5
|
20.0
|
7.0
|
200
|
HJD-200
|
HXPnR-H-250/400
|
42.0
|
32.5
|
10.0
|
400
|
HJD-400 HJD-200
|
HXPnR-H-400/600
|
42.0
|
32.5
|
10.0
|
600
|
HJD-600 HJD-400
|
HXPnR-H-500/800
|
42.0
|
32.5
|
10.0
|
800
|
HJD-800 HJD-600
|
HXPnR-H-700/1000
|
42.0
|
32.5
|
10.0
|
1000
|
HJD-1000 HJD-600
|
HXPnR-H-900/1250
|
42.0
|
32.5
|
10.0
|
1250
|
HJD-1250 HJD-800
|
HXPnR-H-1500/2000
|
65
|
50
|
12
|
2000
|
HJD-1000 HJD-1250
|
HXPnR-H-2000/2500
|
85
|
60
|
15
|
2500
|
HJD-1250 HJD-1000
|
HXPnR-H B -1600/2000
|
91.7
|
55
|
15.6
|
2000
|
HJD-1000C HJD-1250C
|
HXPnR-H B -2500/3000
|
91.7
|
55
|
15.6
|
3000
|
HJD-1500C HJD-1250C
|
注:1、滑触线标准长度:6m。
2、HXPnR-H与HXPnR-H B 以及HXPnR-H A 性能相同,几何形状和集电方式不同。
3、HXPnR-H型有铝合金和铜体两种材料的滑线。
|
|
|
|
|
